软启动控制器在生产中的应用

发布时间:2019.11.11 新闻来源: 浏览次数:

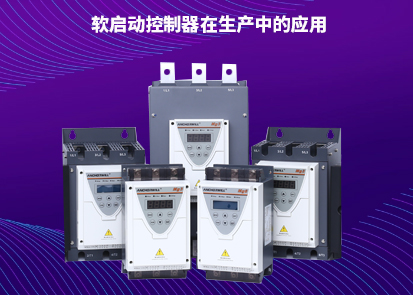

软启动控制器在生产中的应用


鼠笼型异步电动机因价格低廉,性能可靠,在工业领域得到广泛应用。随着近年来各种新技术、新工艺的出现,

对鼠笼型异步电动机的起动和停止提出了新的要求,而软起动器的出现满足了这一要求。 软启动控制器是一种

集电机软起动、软停车、泵控制、定时低速运行、轻载节能和多种保护功能于一体的新颖电机控制装置,国外

称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同

的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能。

1特点

(1)软启动在启动时间st内,惦记的端电压从设定的初始值逐渐增至满压,电机平滑、无级地加速。同时st可

调节(通常在0.5~0.6s之间),这有利于与低压断路器之间的配合,防止低压断路器的瞬间脱扣器在电机启动

时误跳闸。

(2)过载保护功能。一般电机的过载保护是通过热元件来实现的,热元件在电动机的启动瞬间过电流而产生误

动作。为避免误动,用户常加大热元件的设定电流,因而使得过载保护的灵敏度不够,使过载保护形同虚设。

而软启动器内置的过载保护功能是根据启动负荷的轻重(即启动时间的长短)来选择不同的脱扣特性曲线,以

避免突然启动过程中误跳。由于它的过载保护是可编程的,从而为用户提供了更大的灵活性。选用带内置过载

保护功能的软启动器还可以省去热继电器,使控制柜内布线简单。

(3)保护功能选择。软启动器是具有缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等保

护功能,用户可以根据需要而选择。

2原理

软启动器采用三相反并联晶闸管作为调压器,将其接入电源和电动机定子之间。这种电路如三相全控桥式整流

电路,使用软启动器启动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动

机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸。待电机达到额定转数时,

启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额定电压,以降

低晶闸管的热损耗,延长软启动器的使用寿命,提高其工作效率,又使电网避免了谐波污染。软启动器同时还

提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击。
